一、一體化氣象傳感器產品簡介

一體化氣象傳感器又稱九要素微氣象儀，微氣象傳感器，一體化氣象傳感器采用先進的傳感技術，可實時測量空氣溫度、空氣濕度、風速、風向、大氣壓力、光學雨量、總輻射、PM2.5、PM10等九種氣象要素，可將數據實時傳輸至中央數據庫或云平臺，方便用戶隨時隨地獲取數據。

我司作為專業研發生產銷售微型氣象儀的企業，一直致力于微型氣象儀和氣象環境解決方案推廣應用。具有完整的生產鏈、實力雄厚的技術團隊和全面的營銷團隊，我們研發生產的超聲波風速風向儀、五要素微氣象儀、六要素微氣象儀和小型自動氣象站等氣象產品，已廣泛應用到氣象監測、城市環境監測、風力發電、航海船舶、航空機場、橋梁隧道等領域，客戶遍布全國各地，并取得了良好的社會效益和經濟效益。

與傳統的微型氣象儀相比，我司產品克服了對高精度計時器的需求，避免了因傳感器啟動延時、解調電路延時、溫度變化而造成的測量不準問題。

JC-WQX9型九要素微氣象儀創新性地將空氣溫度、空氣濕度、風速、風向、大氣壓力、光學雨量、總輻射、PM2.5、PM10監測通過一個高集成度結構來實現，可實現戶外氣象參數24小時連續在線監測，通過數字通訊接口將九項參數一次性輸出給用戶。產品結構緊湊，外形美觀、大方、高度集成產品。

二、一體化氣象傳感器產品特點

1.頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋☆

2.原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向☆

3.風速、風向、溫度、濕度、氣壓、光學雨量、總輻射、PM2.5、PM10九要素一體式☆

4.采用先進的傳感技術，實時測量，無啟動風速☆

5.抗干擾能力強，具有看門狗電路,自動復位功能,保證系統穩定運行

6.高集成度，無移動部件，零磨損

7.免維護，無需現場校準

8.采用ASA工程塑料室外應用常年不變色

9.產品設計輸出信號標配為RS485通訊接口（MODBUS協議）；可選配232、USB、以太網接口，支持數據實時讀取☆

10.可選配無線傳輸模塊，最小傳輸間隔1分鐘

11.探頭為卡扣式設計，解決了運輸、安裝過程松動不準的問題☆

三、一體化氣象傳感器技術參數

1.風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2.風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；

3.空氣溫度：測量原理二極管結電壓法，-40-80℃（±0.3℃），分辨率0.01℃；

4.空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.01%RH；

5.大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6.PM2.5：0-1000ug/m3（±10%）

7.PM10：0-1000ug/m3（±10%）

8.總輻射：0~1242W/㎡ (＜±3%)

9.光學雨量：0-4mm/min（≤±4%）；

10.功率:0.84W

11.生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證☆

12.生產企業具有計算機軟件注冊證書☆

13.生產企業為3A級信用企業☆

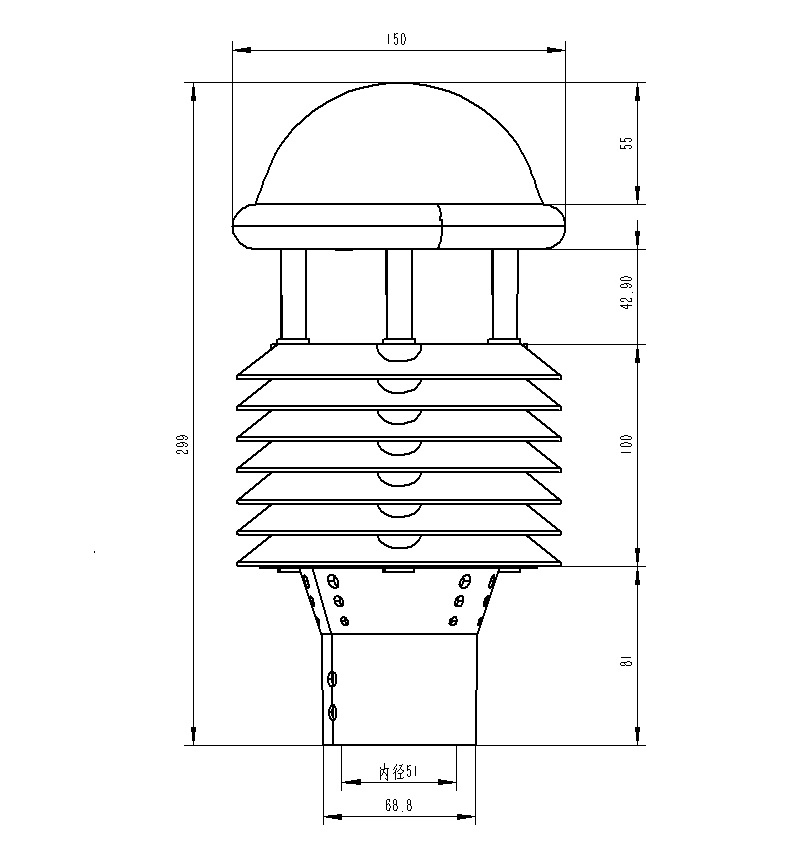

四、產品尺寸圖

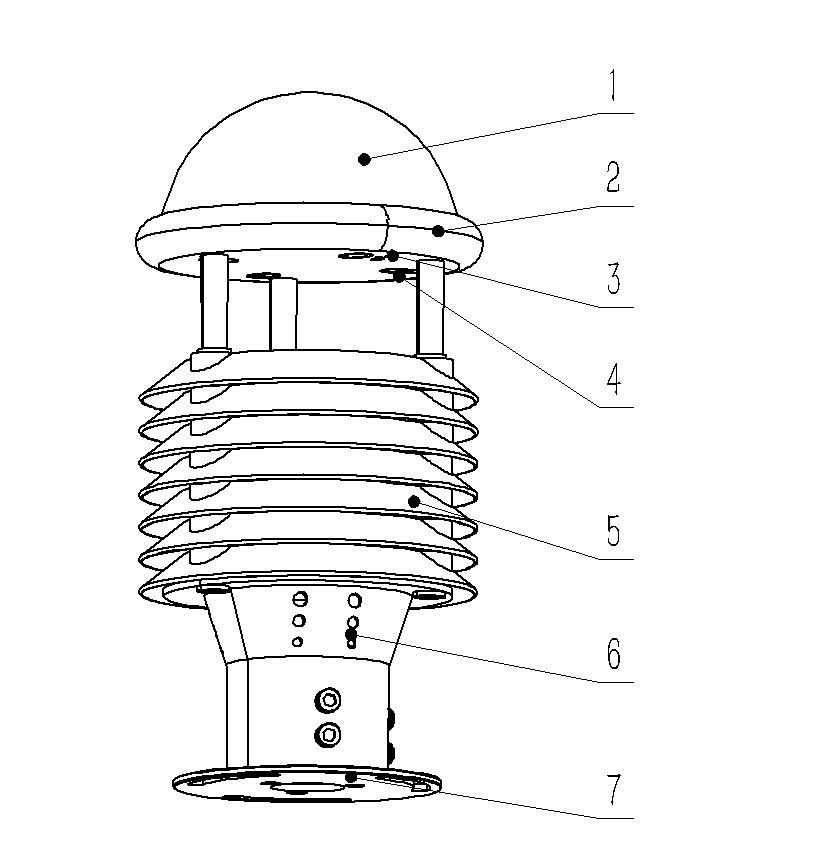

五、產品結構圖

1.光學雨量、總輻射傳感器
2.控制電路
3.指北箭頭
4.超聲波風速、風向
5.百葉箱PM2.5、PM10
6.溫度、濕度、氣壓監測位置
7.底部固定法蘭
六、產品接線定義

定義		備注
VCC	電源正	DC12V
GND	電源地
485A	RS485A
485B	RS485B
