【符合標準】：符合GB-T24689.1-2009標準圖像式蟲情測報工具。
【主要目的】：對蟲害的發生與發展進行分析和預測，為現代農業提供服務，滿足蟲情預測預報及標本采集的需要。
【工作原理】：利用現代光，電，數控等技術，實現了害蟲誘捕蟲體高壓殺蟲，傳送帶配合運輸，整燈自動運行等功能。在無人監管的情況下，可自動完成誘蟲，殺蟲，蟲體分散，拍照，運輸，收集，排水等系統作業，然后利用無線傳輸技術、物聯網技術并實時將環境氣象和蟲害情況上傳到指定農業云平臺。
【供電方式】：220VAC或太陽能供電。
【設備功耗】：整機功耗：≤200W；待機功耗≤25W；
【工作環境】：0~70℃，0~85%（相對濕度）、無凝結
【絕緣電阻】：≥2.5MΩ（漏電保護）
【主體結構】：

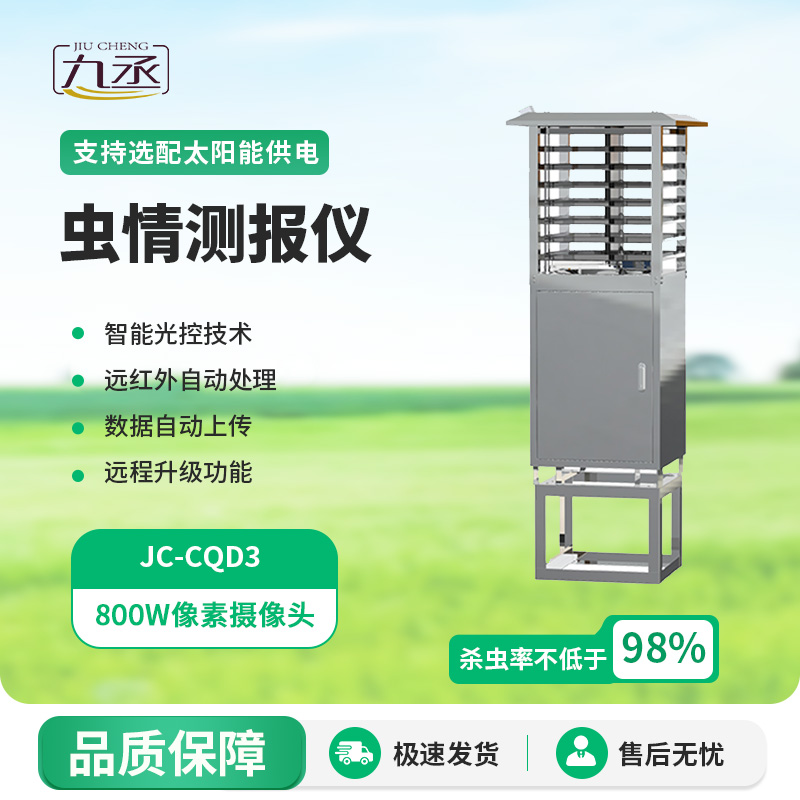

●整機尺寸：717mm*727mm*1565.7mm。
●蟲情測報儀可選配安裝底座，底座高度40cm，用于防止雨季雨水倒灌至中控箱中。
●蟲情測報儀由誘蟲裝置、撞擊板、殺蟲裝置、高清攝像頭、安卓主控系統、機械組件、雨雪傳感器、光感傳感器、專業金屬箱體框架、安裝底座等組成。
【誘蟲裝置】：
●默認光學誘蟲原理，可選藥物誘蟲原理。
●光學誘蟲采用主波長為365nm的20W黑光燈管，燈管啟動時間≤5S。
●誘蟲裝置四周設有撞擊屏，撞擊屏采用高透玻璃材質，互成120度角，單屏尺寸：長595±2mm，寬213±2mm，厚5mm。
●誘蟲裝置四周可選配百葉窗，有效防止非目標大蟲子或樹葉等雜物進入設備，影響蟲體識別。
【殺蟲裝置】：
●上下兩層遠紅外蟲體處理倉，致死率不低于98%，蟲體的完成率不小于95%。
●遠紅外蟲體處理倉工作15分鐘后，溫度可達85℃±5℃。
【攝像頭參數】：
●本設備支持500W/800W/1200w像素?cái)z像頭，攝像頭采用USB接口方便現場更換。
●可通過攝像頭實時采集傳送帶上的蟲子情況，所拍攝圖像清晰度能夠達到人工識別昆蟲種類的要求。
【安卓主控系統】：
●主控系統采用7寸安卓系統觸控顯示屏。
●支持本地查看實時設備狀態，更改設備工作模式，單獨控制設備的各個組件啟動運行。
●支持蟲體照片本地備份、查看、斷網續傳。
●支持遠程升級程序、GPS定位、自動校時、本地設置參數、調試攝像頭等功能。
【通信方式】：
支持4G通信、支持以太網RJ45通信、支持WiFi方式通信。
【機械組件】：
●箱體內部含蟲雨擋板、殺蟲擋板、烘干擋板、震動裝置、移蟲裝置、補光燈、攝像頭等機械裝置及控制執行設備。
●蟲情測報儀震動裝置可將誘集到的蟲體進行震動，使昆蟲沖突均勻?yàn)⒙淦戒佋趥魉蛶希苊庀x體堆積，確保每個蟲體特征都可清楚拍攝，配合平臺軟件AI分析識別系統，可保證不同時間段誘集到的昆蟲不混淆。
【雨控技術】：
●通過雨雪傳感器檢測現場天氣情況，無雨雪天氣正常運行，有雨雪天氣停止運行。
●識別雨雪天氣后，控制蟲雨擋板開合方向，實現蟲雨分離。
【光控技術】：
●通過光照傳感器檢測現場光照強度，不受瞬間強光影響。
●當光照小于程序設定值時，控制設備正常運行；當光照大于程序設定值時，控制設備停止運行。
【時控技術】：
●可設置工作開始時間、工作時長、單次工作循環時間、誘蟲燈開啟時長、雨后延遲開啟時長等。
【工作模式】：
●支持自動工作模式、手動工作模式，支持工作模式切換。
●自動工作模式工作流程：飛蟲受誘蟲光源吸引→進入百葉窗→撞向撞擊版 →撞擊后掉入殺蟲倉→殺蟲倉高溫殺死蟲子后→殺蟲擋板翻轉→蟲子尸體掉進烘干倉→烘干倉進行高溫烘干，烘干完成后→烘干擋板翻轉→蟲子尸體掉落在震動板上→震動板啟動→蟲子尸平鋪至傳送帶上→傳送帶將將飛蟲尸體運送到攝像頭下→拍照→上傳照片至服務器。
●手動工作模式介紹：支持通過本地屏幕、云平臺、APP控制各機械組件運行。
【安裝方式】：
（1）選擇好蟲情檢測柜體安裝位置，盡可能提前預制平坦硬質水泥高臺，再根據底座固定尺寸進行打孔。
（2）使用配件里的膨脹螺絲裝到打好8個孔位中。
（3）將設備支撐柱下面的四角抬高焊腳的8個膨脹螺絲孔位對應好，用扳手?jǐn)Q緊固定，即可。
【蟲情測報平臺】：
●蟲情測報平臺可根據不同權限進行分賬號登陸及管理，至少能分配8級以上不同權限的賬號。
●蟲情測報平臺遠程查看蟲情測報儀的各個部件的當前工作狀態，且狀態可進行存儲，可查看歷史記錄。
●蟲情測報平臺用戶可增加害蟲種類。
●蟲情測報平臺具有按區域和時間兩種方式的害蟲種類、數量變化的統計圖包含柱狀圖和折線圖。
●蟲情測報平臺使用第二代蟲情數據庫進行AI自動分析，同時用戶可對AI分析結果自行補錄修正。
【二次開發】：
●免費提供專業蟲情測報平臺及APP客戶端，平臺可提供API接口。
●蟲情測報儀可提供基于java、C#的SDK開發接口。
